Tyflographischer Plan mit Braille-Schrift - Plexi und ADA - Abmessungen: 500x380mm - TAB518

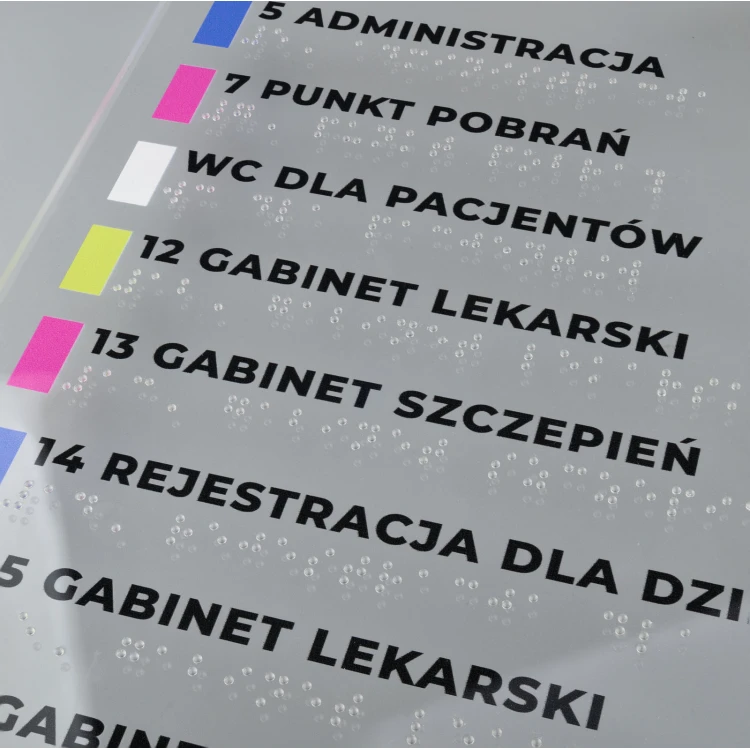

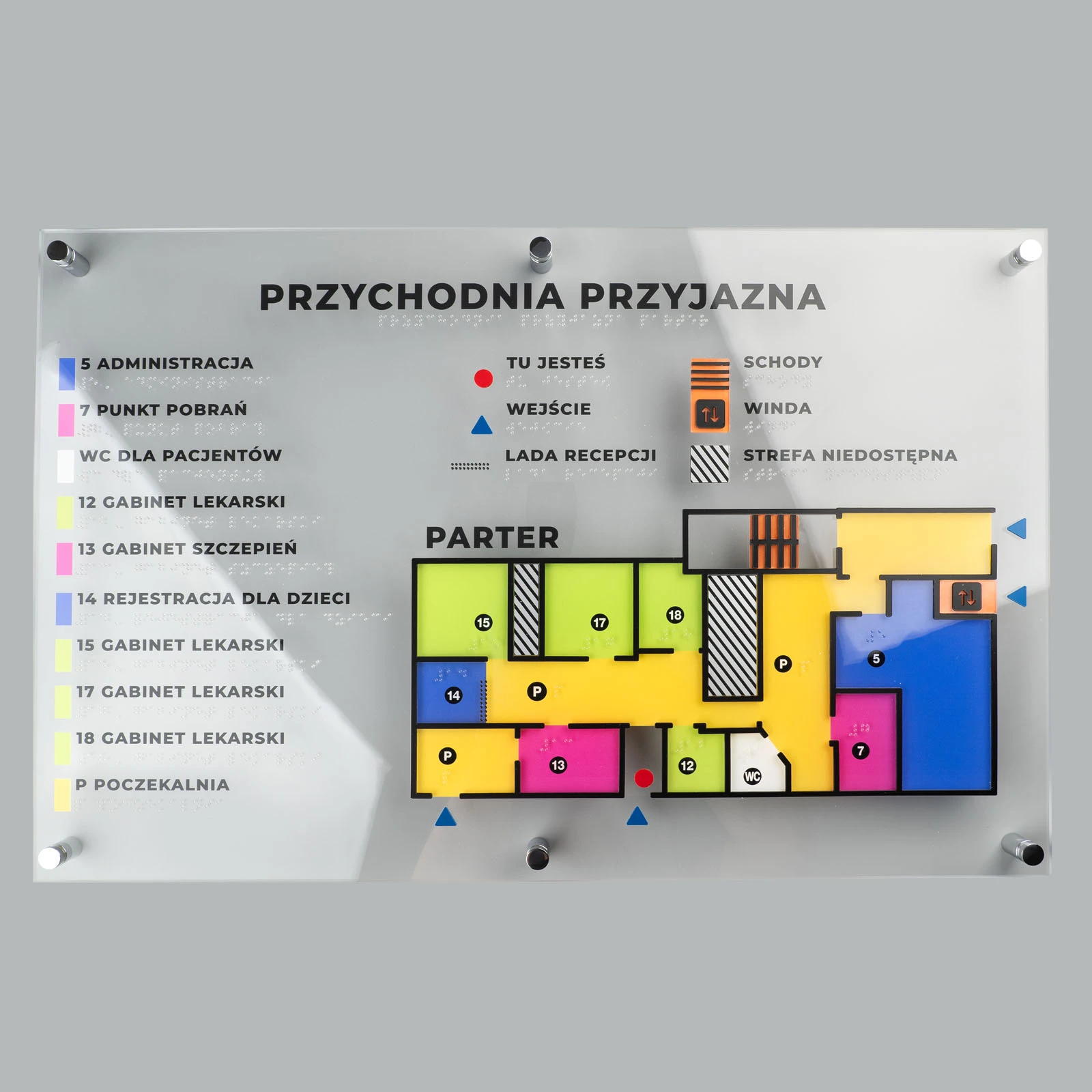

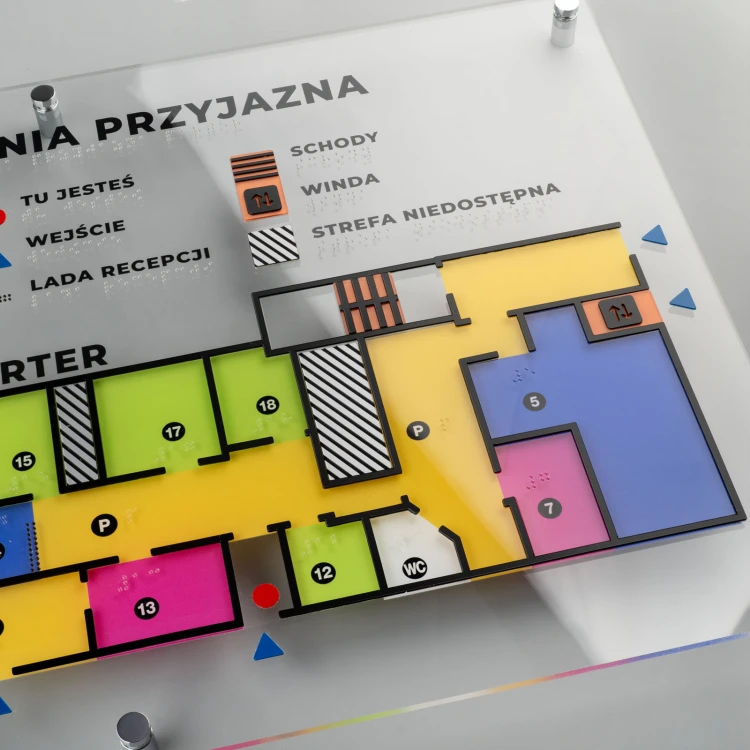

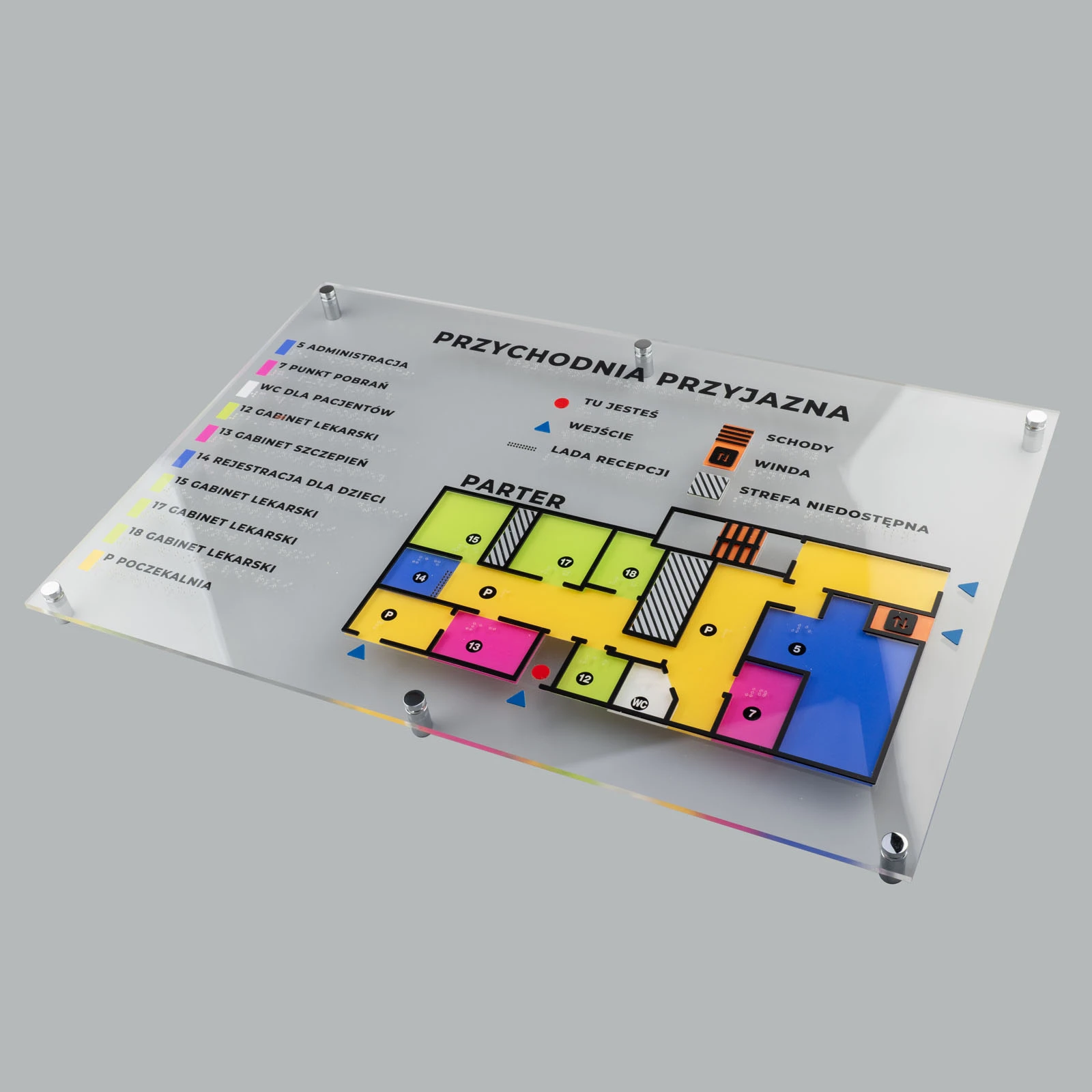

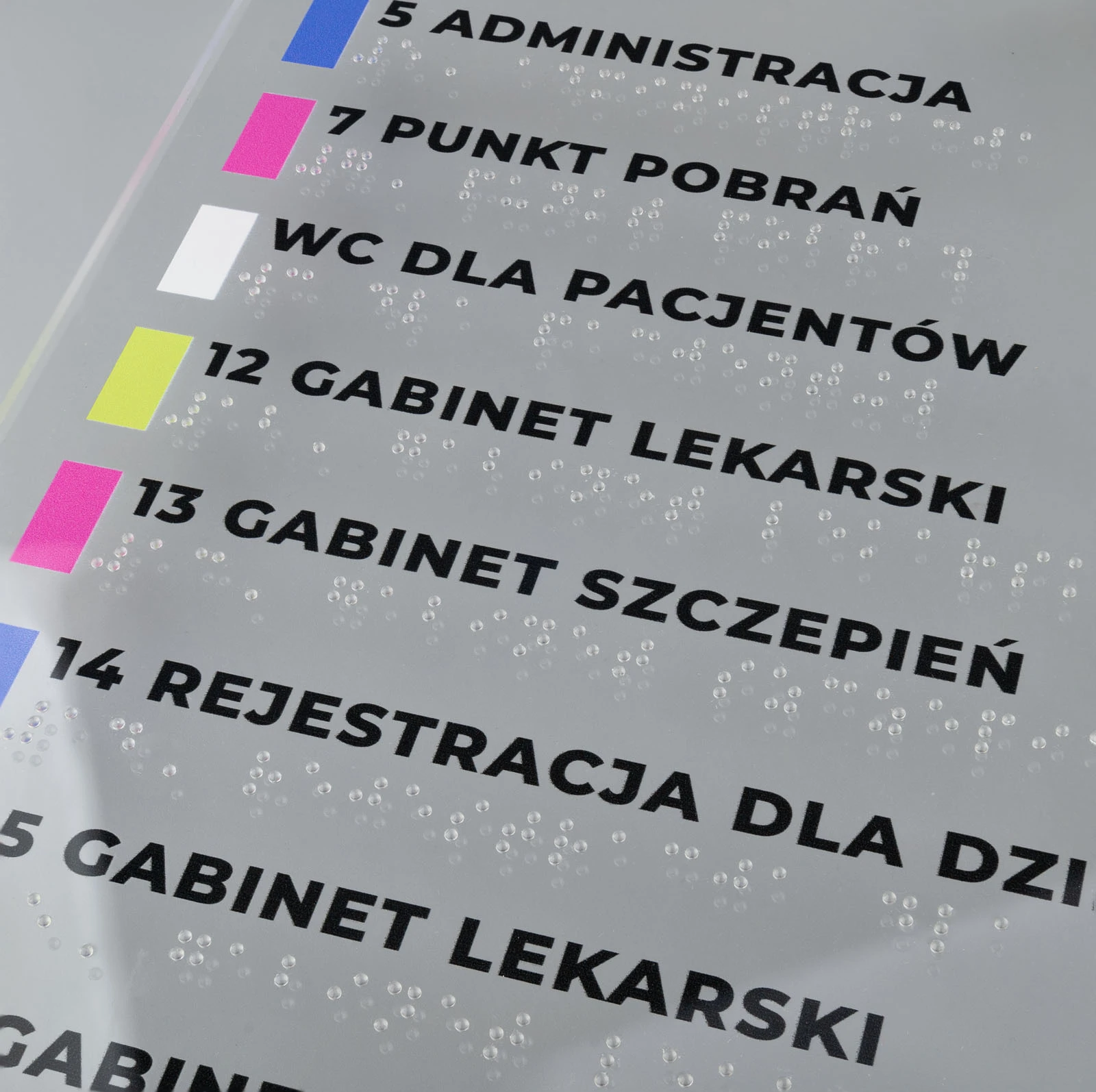

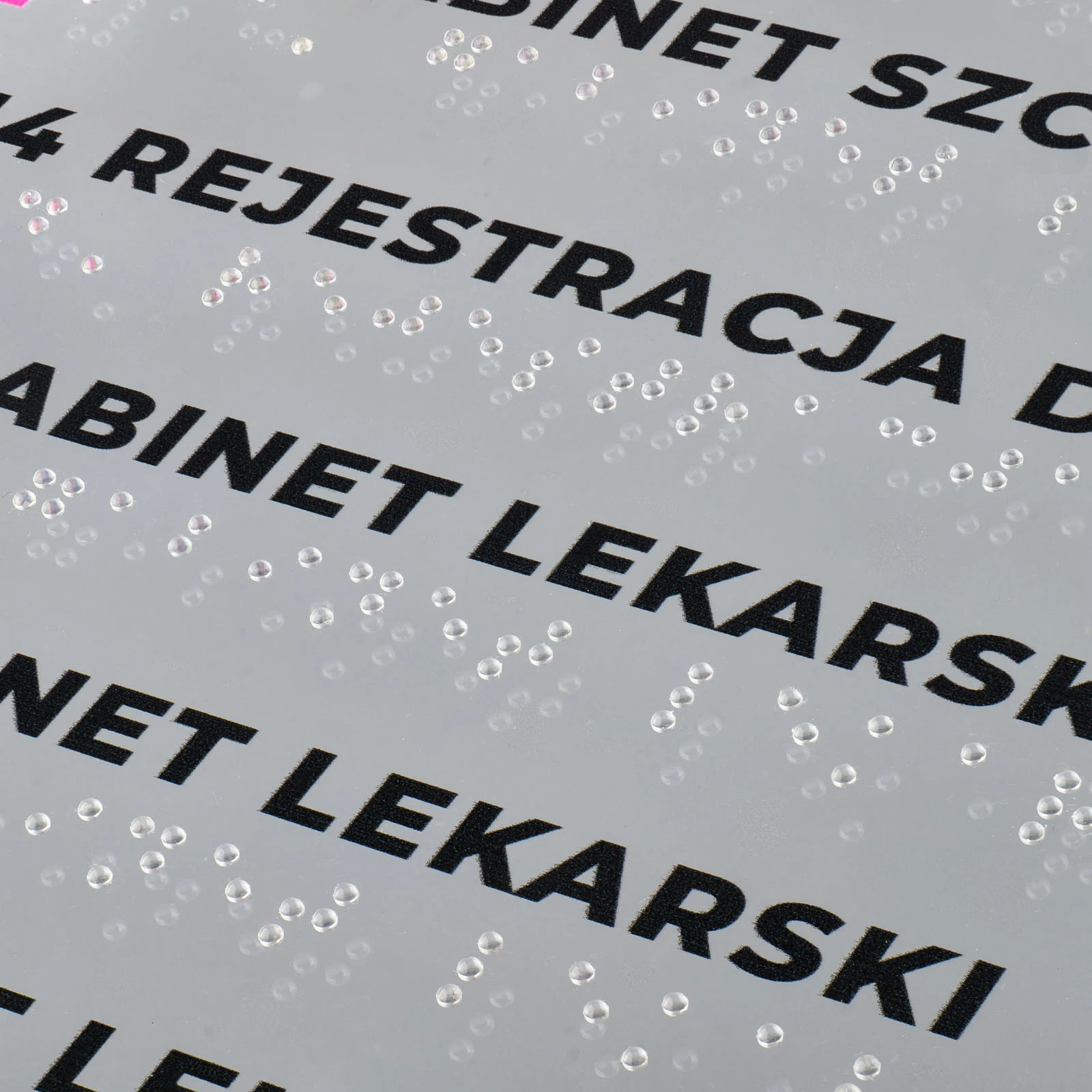

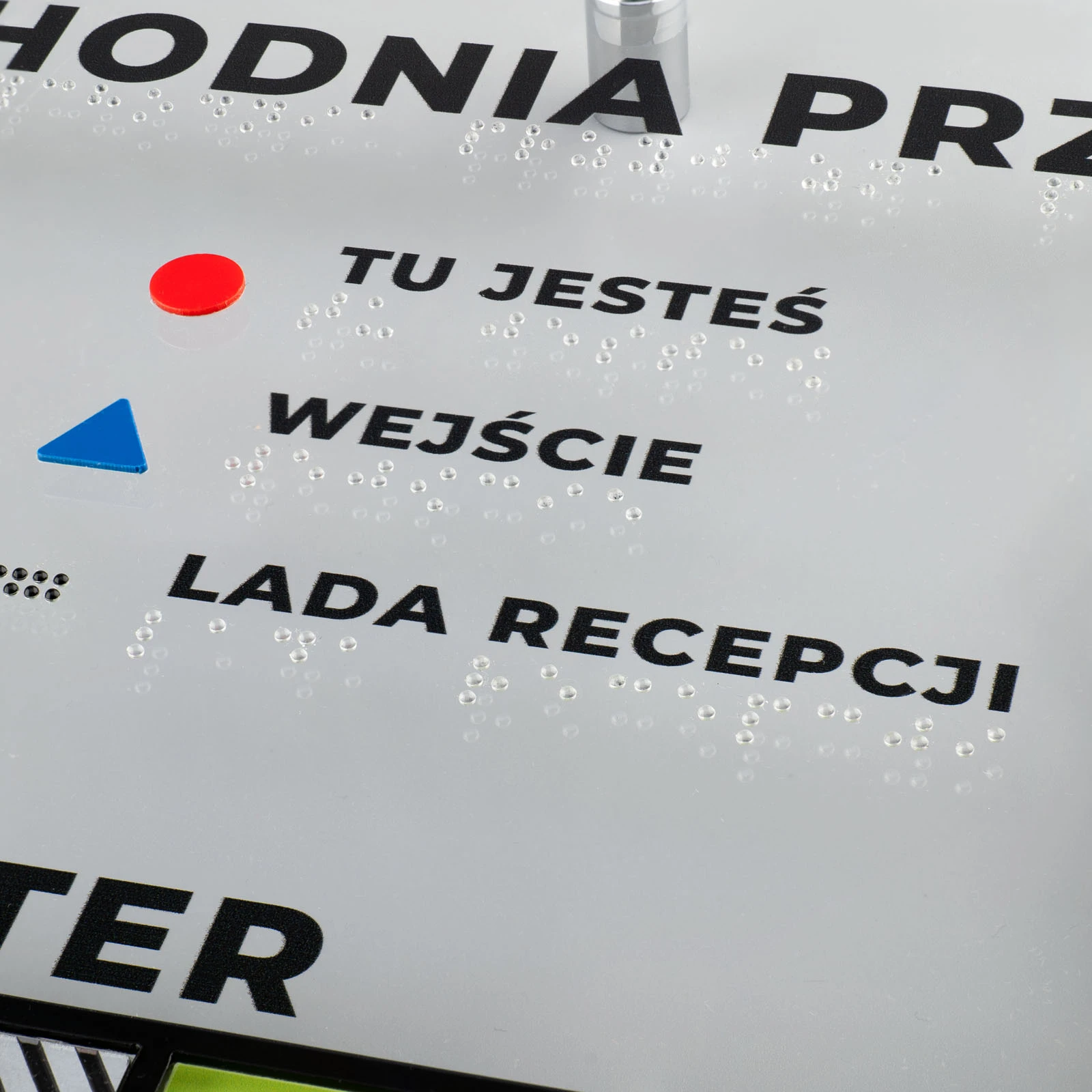

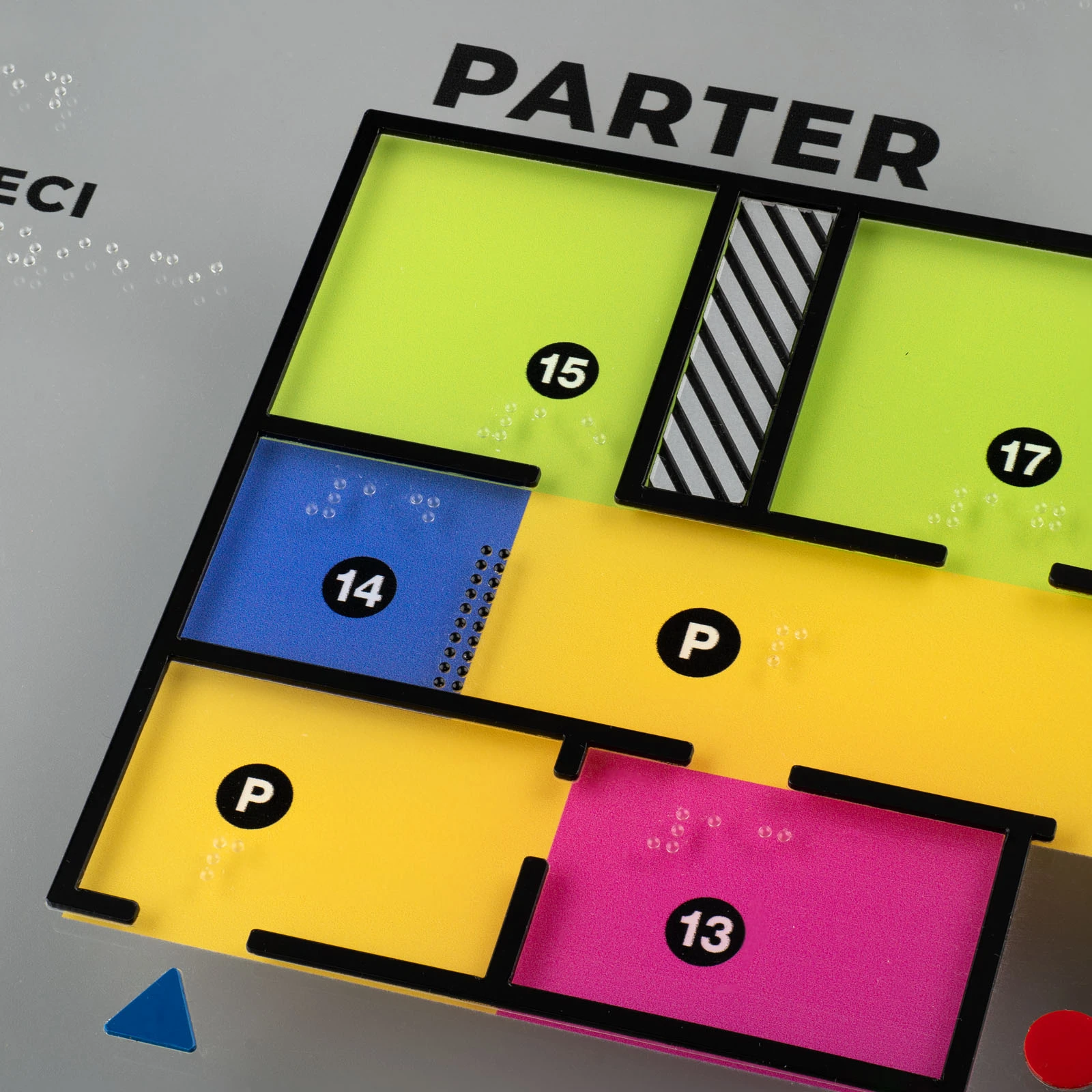

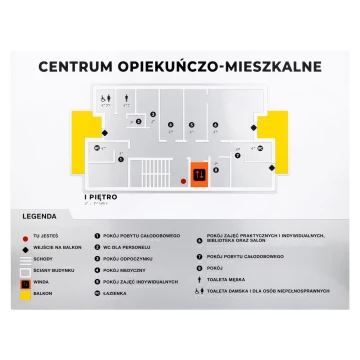

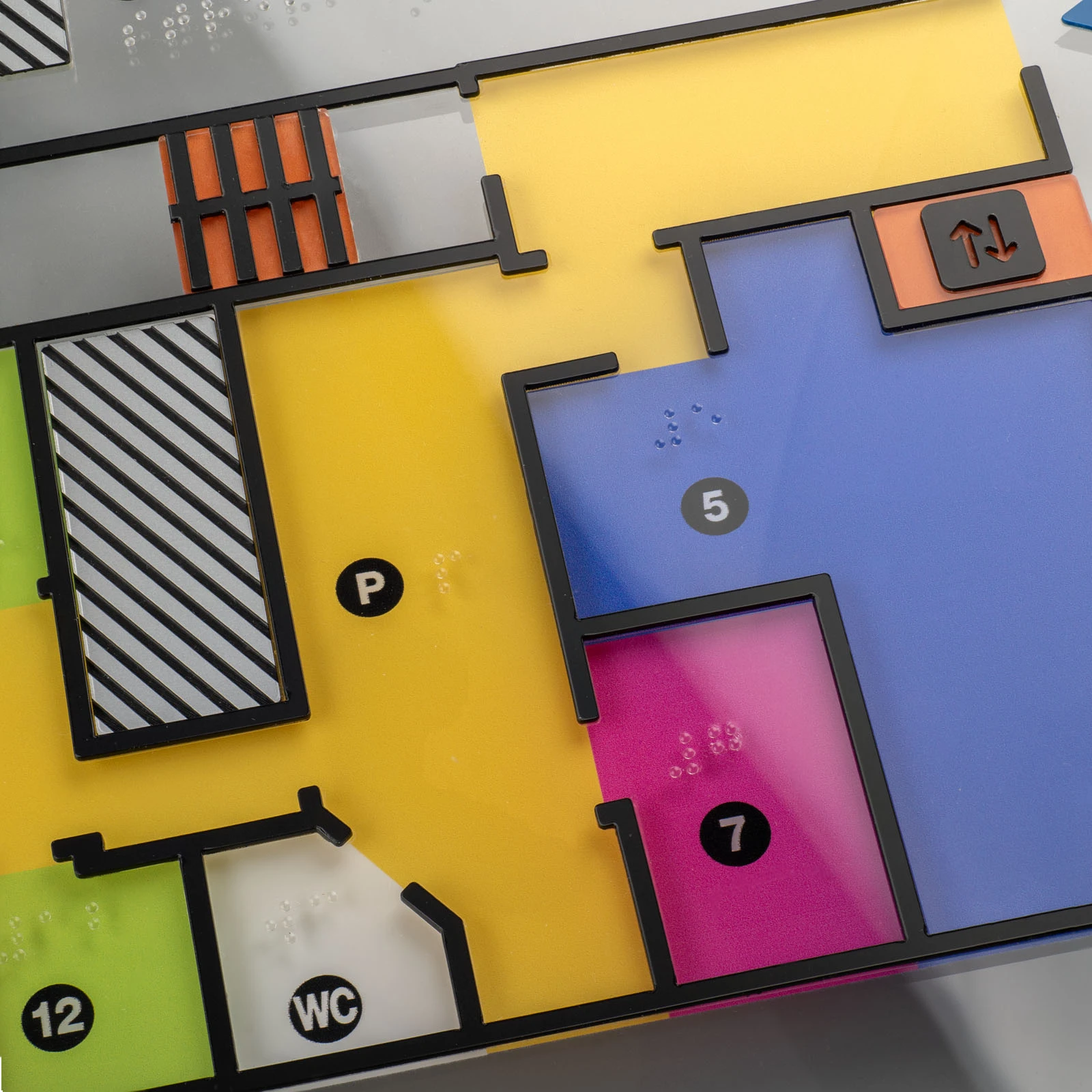

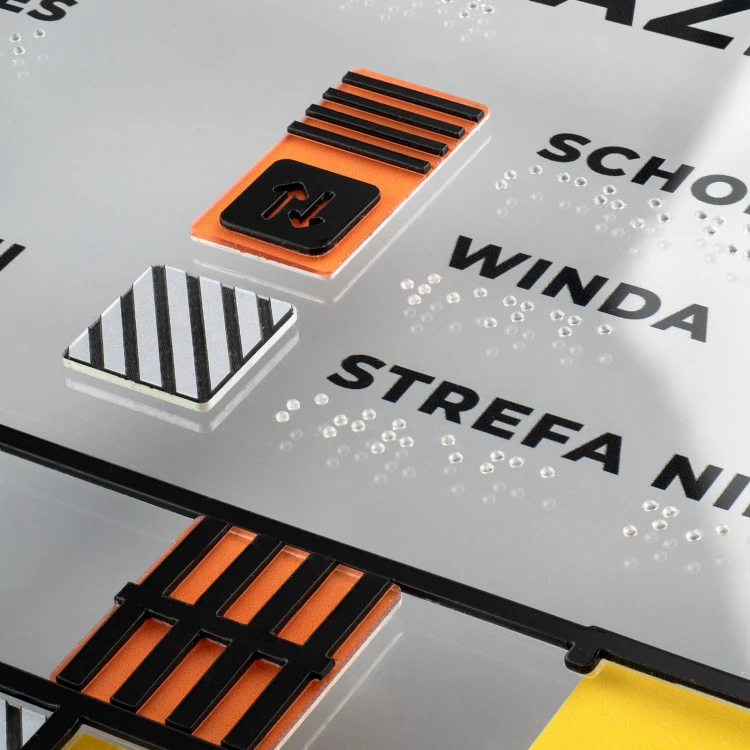

Mittlere Tiffografietafel aus Plexiglas und ADA-Kunststoff. Tiffografische Tafeln sind besonders nützlich für blinde Menschen, um sich schnell in einem unbekannten Raum zu orientieren. Die hier vorgestellte Tafel zeigt den kompletten Plan eines Stockwerks: Die Wände der Räume, die Treppen und die Orientierungspunkte bestehen aus ADA 1mm, das bis zu einer Tiefe von 0,2mm eingelassen ist. Der Aufzug und die Treppe sind eine Kombination aus bedrucktem Acryl und ADA-Kunststoff. Der Empfangstresen ist mit schwarzen Kugeln markiert und der nicht zugängliche Bereich ist deutlich in Acryl gefräst und mit schwarzem Druck versehen. Der Plan ist in Braille-Schrift ausgeführt. Die für die Gestaltung verwendeten Farben sind kontrastreich, was die Lesbarkeit für Sehbehinderte verbessert. Der verwendete UV-Druck ist auf der Rückseite aufgebracht, so dass der Inhalt abriebfest ist und nicht beschädigt werden kann. Die Blindenschriftzeichen sind unter der Fingerspitze deutlich spürbar, da professionell lizenzierte Blindenschriftkugeln verwendet werden, die mit CNC-Technik eingeschlagen werden. Gemäß den PZN-Empfehlungen sind sie in einer Höhe von 0,5 mm angebracht und haben eine Basisbreite von 1,5 mm. Das Ganze wird auf sechs Aluminium-Abstandshaltern (optional) an der Wand befestigt.



Vor der Realisierung bereiten wir den Entwurf (PDF-Datei) vor und senden ihn zur Genehmigung an die angegebene E-Mail-Adresse. Während der Entwurfsphase kann jederzeit ein Grafiker kontaktiert werden. Sobald der Entwurf genehmigt ist, beginnen wir mit der Produktion.



Der angegebene Preis bezieht sich auf die in der Galerie sichtbare Tafel. Sie können sich gerne per E-Mail oder Telefon an unsere Verkaufsabteilung wenden, um ein detailliertes Angebot zu erhalten.



Abmessungen: 500x380mm

Materialien:

- transparentes, extrudiertes 5mm Plexiglas

- 3mm Acryl mit orangem UV-Druck

- ADA 1mm Kunststoff in schwarz, rot, blau (matt)

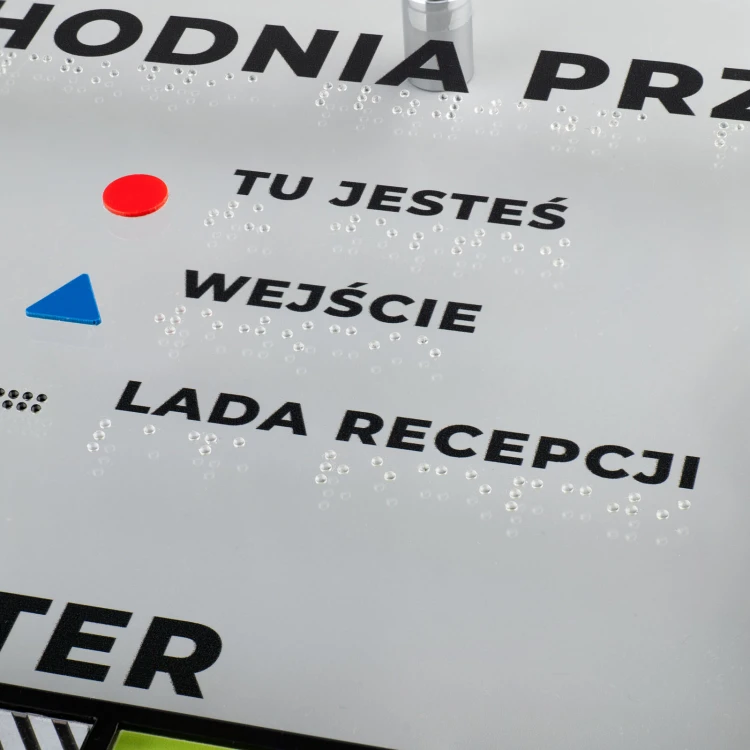

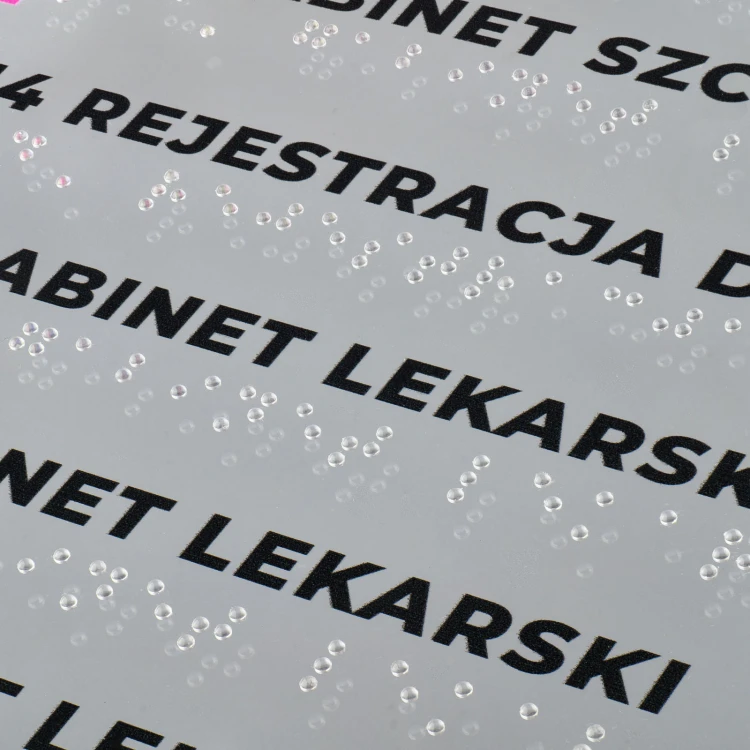

- transparente und schwarze CNC-gedruckte Braille-Perlen

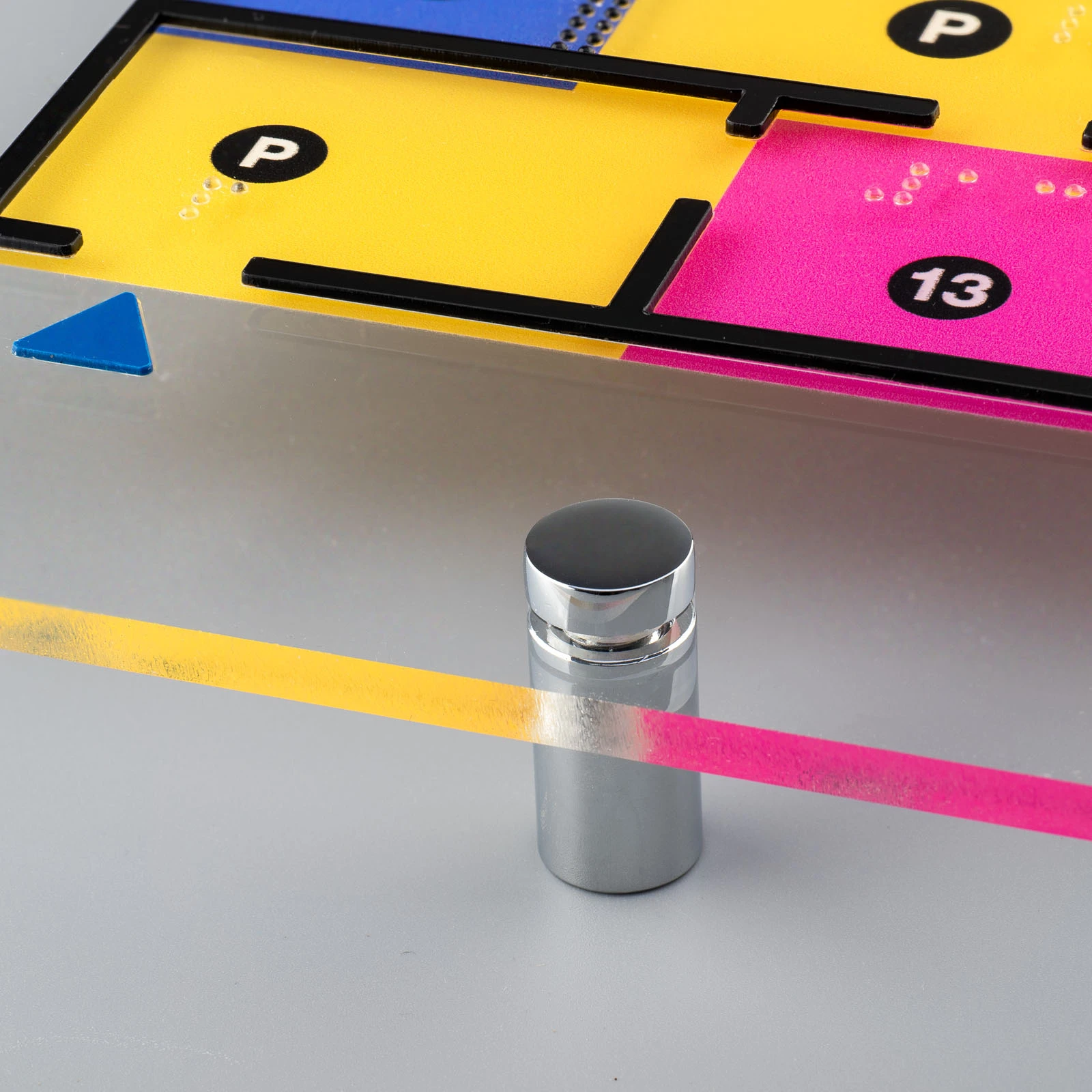

- 6 Aluminium-Abstandshalter mit einem Durchmesser von 13 mm (optional)



Die Lieferzeit beträgt 7 bis 14 Arbeitstage ab der Annahme des Projekts, das wir als pdf-Datei senden.



GALERIE ZEIGT AUSGEWÄHLTE FOTOS AUS DER AUFTRAGSABWICKLUNG



Wir fertigen die Schilder auf der Grundlage der eingereichten Gebäudepläne, Evakuierungspläne im Vektorformat (ai, eps, cdr, pdf-Dateien). Auf dieser Basis erstellen wir Ihnen ein individuelles Angebot.



Gerne beantworten wir Ihre Fragen per E-Mail oder Telefon
